Уникальная технология системы Modulo™. Система скрытого монтажа состоит из 2-х основных элементов: универсального монтажного модуля и смесителя с лицевой панелью. Универсальный монтажный модуль представляет собой короб, с возможностью установки на несущую стену или на профиль для гипсокартона. Минимальная глубина монтажа в обоих случаях составляет всего 48 мм.
Главная фишка данной системы состоит в том, что трубы ХВС и ГВС подключаются к смесителю не напрямую, а именно через данный модуль. "Зачем мне лишний элемент в системе водоснабжения?!" - скажите Вы, именно этот элемент позволит сэкономить время на выборе модели самого смесителя не останавливая ремонт в Вашей ванной комнате. Т.е. еще на этапе черновых работ при разводке системы водоснабжения в ванной комнате Вы определяетесь с количеством точек водоразбора, определяете их место, Ваш мастер-сантехник монтирует все элементы которые будут скрыты а сам смеситель данной системы и наружные части (тропический душ, ручной душ, излив для ванны скрытого монтажа и пр.) устанавливаются уже после всех черновых работ и укладки плитки.
Уникальные детали — такие, как встроенный уровень или возможность конверсии выходов горячей и холодной воды на термостатических моделях смесителей, обеспечивают комфорт и бесперебойную работу, а также сводят к минимуму возможность ошибки при монтаже. Возможные варианты монтажа, технический рисунок и видео по установке можно посмотреть тут.
МОДЕЛЬНЫЙ РЯД СМЕСИТЕЛЕЙ
ВОЗМОЖНЫЕ ВАРИАНТЫ УСТАНОВКИ
|
Встраиваемый смеситель на 1 выход в сочетании с душевым гарнитуром |
|
|
Встраиваемый смеситель на 1 выход в сочетании с душевой колонной Используемые продукты: - Система скрытого монтажа для смесителей Modulo 98699-NF - 1шт. - Смеситель на 1 выход Toobi Е98707 - 1шт. - Душевая колонна Moxie E8079 - 1шт. - Коленное соединение Е8465 - 1шт. |
|
|
Встраиваемый смеситель на 2 выхода в сочетании с душевой лейкой и верхним душем Используемые продукты: - Система скрытого монтажа для смесителей Modulo 98699-NF - 1шт. - Смеситель на 2 выхода July Е98714 - 1шт. - Душевая лейка с держателем Citrus E12917 - 1шт. - Коленное соединение Е75142 - 1шт. - Верхний душ ЕО Е14536 - 1шт. - Настенный держатель Е10039 - 1шт. |
|
|
Встраиваемый смеситель на 2 выхода в сочетании с душевым гарнитуром и настенным изливом для ванны Используемые продукты: - Система скрытого монтажа для смесителей Modulo 98699-NF - 1шт. - Смеситель на 2 выхода Strayt Е98633 - 1шт. - Душевая лейка Square Shift Ellipse E14788 - 1шт. - Штанга ЕО Е45892 - 1шт. - Коленное соединение Е14714 - 1шт. - Настенный излив для ванны Е37344 - 1шт. |
|
|
Встраиваемый смеситель на 2 выхода в сочетании с душевым гарнитуром и настенным изливом для ванны Используемые продукты: - Система скрытого монтажа для смесителей Modulo 98699-NF - 1шт. - Смеситель на 2 выхода Purist Е98721 - 1шт. - Душевая колонна ЕО Е11716 - 1шт. - Коленное соединение Е8467 - 1шт. - Настенный излив для ванны Е75100 - 1шт. |
|
|
Встраиваемый термостатический смеситель на 1 выход в сочетании с душевым гарнитуром Используемые продукты: - Система скрытого монтажа для смесителей Modulo 98699-NF - 1шт. - Термостатический смеситель на 1 выход E75386 - 1шт. - Душевой гарнитур Citrus E12920 - 1шт. - Коленное соединение Е75142 - 1шт. |
|
|
Встраиваемый термостатический смеситель на 2 выхода в сочетании с душевым гарнитуром и верхним душем Используемые продукты: - Система скрытого монтажа для смесителей Modulo 98699-NF - 1шт. - Термостатический смеситель на 2 выхода E75389 - 1шт. - Душевой гарнитур Citrus E12920 - 1шт. - Коленное соединение Е75142 - 1шт. - Верхний душ ЕО Е14536 - 1шт. - Настенный держатель Е10039 - 1шт. |
|
|
Встраиваемый термостатический (или обычный) смеситель на 1 выход плюс переключатель на 3 положения в сочетании с душевым гарнитуром, настенным изливом для ванны и верхним душем Используемые продукты: - Система скрытого монтажа для смесителей Modulo 98699-NF - 2шт. - Термостатический смеситель на 1 выход E75386 (можно использовать обычный смеситель на 1 выход например: July Е98702) - 1шт. - Переключатель на 3 положения E19032 - 1шт. - Душевой гарнитур Flipside E15865 - 1шт. - Коленное соединение Е75142 - 1шт. - Настенный держатель для душа Е11626 - 1шт. - Верхний душ Moxie Е99105 - 1шт. - Настенный излив для ванны Е75100 - 1шт. |
|
|
Встраиваемый термостатический (или обычный) смеситель на 1 выход плюс переключатель на 3 положения в сочетании с душевой лейкой, форсунками и встраиваемым верхним душем Используемые продукты: - Система скрытого монтажа для смесителей Modulo 98699-NF - 2шт. - Термостатический смеситель на 1 выход E75385 (можно использовать обычный смеситель на 1 выход например: July Е98702) - 1шт. - Переключатель на 3 положения E75413 - 1шт. - Форсунки Е8002 - 3шт. - Коленное соединение Е14714 - 1шт. - Душевая лейка Square Shift Ellipse E14788 - 1шт. - Держатель для душа Е75063 - 1шт. |

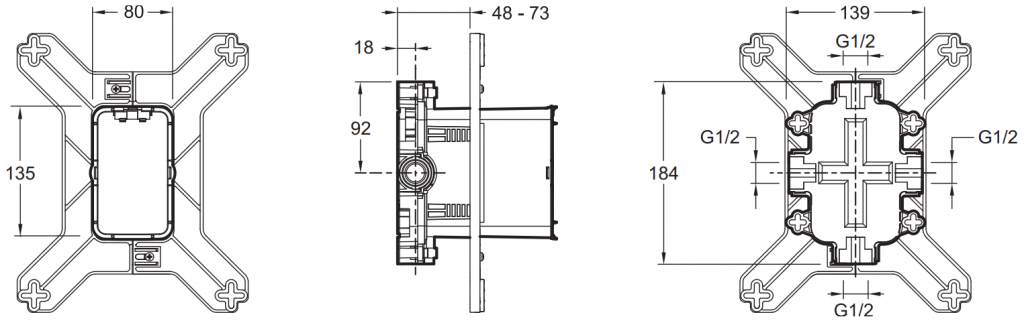

ТЕХНИЧЕСКИЙ РИСУНОК МОДУЛЯ
УСТАНОВКА И ВВОД В ЭКСПЛУАТАЦИЮ
ПРЕИМУЩЕСТВА СИСТЕМЫ
- Модульность - Вы можете подобрать смеситель и внешние элементы согласно своему проекту
- Предотвращение протечек благодаря плотному прилеганию элементов системы внутри монтажного кармана
- Металлический корпус с прочной латунной отделкой гарантирует отсутствие коррозии и трещин
- Простота монтажа: возможность установки как на несущую стену так и на каркас для гипсокартона, встроенный уровень=простое выравнивание системы
- Простота эксплуатации: прямой доступ к смесителю путем снятия лицевой панели без снятия плитки в ванной комнате
- Безопасность: вентиляционная система против конденсации внутри
- Шумоизоляция: смеситель не касается стенок блока, блокируя тем самым звук и вибрацию, создаваемую водопроводной водой
- Разнообразный дизайн подходящих к ней лицевых панелей
Таким образом встраиваемая система в комплекте с элементами остается надежна, проста и комфортна в установке и эксплуатации вне зависимости от условий и задач проекта. Данная система имеет большой ассортимент лицевых панелей и переключателей, чтобы смеситель как можно удачней вписался в стиль интерьера Вашей ванной комнаты.
